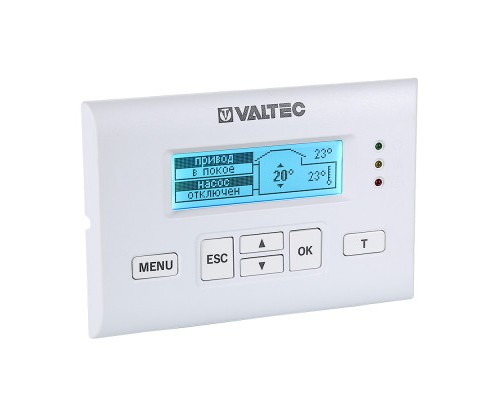

Контроллер VT.K200.M предназначен для измерения и автоматического пропорционально-интегрально-дифференциального (ПИД) регулирования температуры теплоносителя в смесительных узлах систем напольного отопления в соответствии с заданным графиком.
Регулирование температуры теплоносителя осуществляется путем подачи управляющего сигнала на привод термостатического клапана смесительного узла. Значение управляющего сигнала зависит от показаний датчиков температуры наружного воздуха и температуры теплоносителя, входящих в комплект поставки контроллера.
Контроллер lдля смесительных узлов VT.K200.M адаптирован для работы с насосно-смесительным узлом VT.COMBI.S, укомплектованным аналоговым сервоприводом VT.TE 3061. Заводская настройка температурного графика (–20/+50 °С; +15/+35 °С) позволяет поддерживать достаточно комфортную температуру в помещениях с любой конструкцией теплого пола и при любых климатических условиях. В случае, когда по теплотехническому расчёту требуется задать иные температурные режимы, пользователь может самостоятельно задать температурный график. Никакие другие настройки контроллера не требуются.
В случае, когда в системе используются датчики температуры, отличные от комплектных, или применяется иной сервопривод (не VT.TE 3061), необходимо обратиться в службу техподдержки VALTEC для получения доступа к расширенному меню контроллера.
Функции контроллера:
измерение и индикация температуры наружного воздуха;
измерение и индикация температуры теплоносителя;
вычисление требуемой величины выходного сигнала управления в соответствии с показаниями датчика наружной температуры по заданному пользователем графику зависимости температуры теплоносителя от температуры наружного воздуха;
ПИД-регулирование сервоприводом термостатического клапана насосно-смесительного узла;
автонастройка ПИД-регулятора в смонтированной системе;
определение аварийных ситуаций при ошибках на входе и при обрыве в контуре регулирования;
обмен данными, программирование прибора по сети через интерфейс RS-485 (интеграция в системы «умный дом»);
преобразование переменного напряжения 190–245 В в переменное напряжение 24 В для питания сервопривода и в постоянное напряжение 24 В для питания цифроаналогового преобразователя (ЦАП) контроллера;
регулирование уровня яркости подсветки индикаторов;
электропитание циркуляционного насоса смесительного узла (220 В/50 Гц);
аварийное отключение циркуляционного насоса при достижении теплоносителем предельно допустимой температуры (60 °С).
В комплект поставки входят монтажная панель, погружной датчик температуры теплоносителя и датчик температуры наружного воздуха.
Внимание: опробовать интерфейс прибора можно, воспользовавшись эмулятором управления и настройки контроллера VT.K200.M.
Регулирование температуры теплоносителя осуществляется путем подачи управляющего сигнала на привод термостатического клапана смесительного узла. Значение управляющего сигнала зависит от показаний датчиков температуры наружного воздуха и температуры теплоносителя, входящих в комплект поставки контроллера.
Контроллер lдля смесительных узлов VT.K200.M адаптирован для работы с насосно-смесительным узлом VT.COMBI.S, укомплектованным аналоговым сервоприводом VT.TE 3061. Заводская настройка температурного графика (–20/+50 °С; +15/+35 °С) позволяет поддерживать достаточно комфортную температуру в помещениях с любой конструкцией теплого пола и при любых климатических условиях. В случае, когда по теплотехническому расчёту требуется задать иные температурные режимы, пользователь может самостоятельно задать температурный график. Никакие другие настройки контроллера не требуются.
В случае, когда в системе используются датчики температуры, отличные от комплектных, или применяется иной сервопривод (не VT.TE 3061), необходимо обратиться в службу техподдержки VALTEC для получения доступа к расширенному меню контроллера.
Функции контроллера:
измерение и индикация температуры наружного воздуха;
измерение и индикация температуры теплоносителя;
вычисление требуемой величины выходного сигнала управления в соответствии с показаниями датчика наружной температуры по заданному пользователем графику зависимости температуры теплоносителя от температуры наружного воздуха;
ПИД-регулирование сервоприводом термостатического клапана насосно-смесительного узла;
автонастройка ПИД-регулятора в смонтированной системе;
определение аварийных ситуаций при ошибках на входе и при обрыве в контуре регулирования;
обмен данными, программирование прибора по сети через интерфейс RS-485 (интеграция в системы «умный дом»);
преобразование переменного напряжения 190–245 В в переменное напряжение 24 В для питания сервопривода и в постоянное напряжение 24 В для питания цифроаналогового преобразователя (ЦАП) контроллера;
регулирование уровня яркости подсветки индикаторов;
электропитание циркуляционного насоса смесительного узла (220 В/50 Гц);
аварийное отключение циркуляционного насоса при достижении теплоносителем предельно допустимой температуры (60 °С).
В комплект поставки входят монтажная панель, погружной датчик температуры теплоносителя и датчик температуры наружного воздуха.
Внимание: опробовать интерфейс прибора можно, воспользовавшись эмулятором управления и настройки контроллера VT.K200.M.
