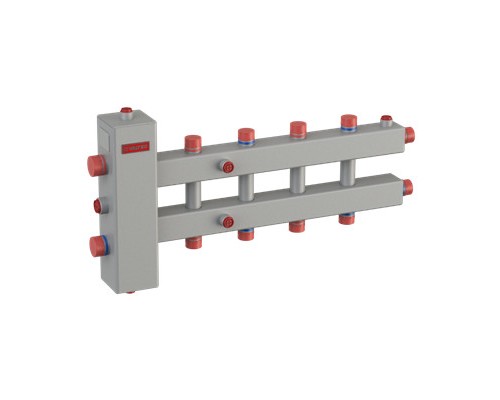

Гидроразделитель с колл., гориз., 5 контуров, до 70 кВт VTc.100.SN.070605

Гидроразделитель с коллектором предназначен для разделения и гидравлической увязки между собой контуров источника и потребителей тепла. Гидроразделитель и коллекторы выполнены из черной стали, имеют прямоугольное сечение.

В конструкции предусмотрены патрубки для подключения термоманометров, дренажных кранов и воздухоотводчиков, а также штуцеры с внутренней резьбой 3/4" для установки магнитоуловителя. Для более качественного отделения шлама и воздуха из теплоносителя в гидроразделителе предусмотрен фильтр-сепаратор.

Гидроразделитель рассчитан на применение в системах с максимальной подключаемой тепловой мощностью 70 кВт, максимальной температурой теплоносителя 110 °C, рабочим давлением до 6 бар.

Диаметр патрубков котлового контура – 1 1/4", отопительных контуров – 1", для подключения измерительных приборов и дренажных кранов – 1/2".

Серия VTc.100.SN включает в себя горизонтальные гидроразделители с возможностью подключения трех и пяти контуров.
